在现代化工业检测设备中，高速摄像头与智能算法正成为“火眼金睛”，从外观瑕疵到内部结构，实现毫秒级的精准判断。然而，这双“眼睛”的背后，离不开一颗强悍可靠的“大脑”。研凌高性能迷你工业电脑，正是为此而生——它以紧凑坚固的机身，集强劲算力与丰富工业接口于一体，可直接嵌入检测设备内部，在持续震动、宽温等严苛环境下稳定运行，为实时视觉处理与实时决策提供坚实支撑，成为推动产线走向智能化、无人化的重要核心。

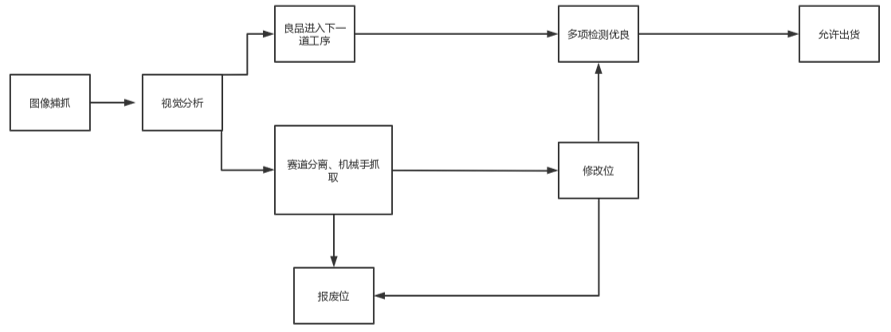

一、检测的原理：

二、工控机在各个环节中发挥的作用

1、图像捕抓：一般是网口摄像头和USB摄像头,接口速度和带宽越大同一时间内补抓到的图像像素和帧数上限越高。（大多数用USB3.0和intel的芯片1G、2.5G、10G）

2、视觉分析：对捕抓的图像进行分析，图像像素越高，分析点越多，对GPU、显卡的需求越高。同理相同情况下，显卡性能越高分析速度越快。（高速检测设备一般使用独立显卡）

3、赛道分离：一般根据属性不同把检测出有问题的进行分离，比如食物只有空包装的没物品的采用强风吹离来筛选，一般是串口发出开关闭合信号或者连接PLC进行更复杂的操作

三、实际使用案例

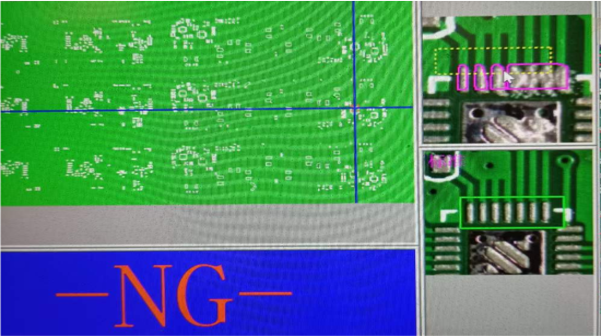

1、SMT上锡效果检测：通过与设定图片进行分析对比，查找出上锡效果不符合标准的电路板会有NG报错，自动化程度高的这一步会有机械臂自动取走或者在下一步骤流向返修岗位，由返修人员处理，自动化程度低的会有人打开盖子拿走这片PCB板然后按启动继续生产。

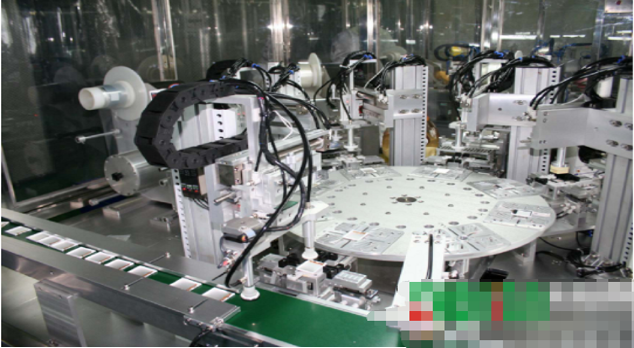

2、背光贴膜机检测：通过机械手进行给手机背光贴膜通过网口或者USB捕抓实物，再进行分析，确认物料位置都正确后进入下一步组合，再经过摄像头捕抓确保贴的吻合，流入下一步骤；

•这些都是些比较繁杂的，读取的图片帧数不多，需求的图形处理能力也不高。基本大多数机器接口吻合都能符合标准。

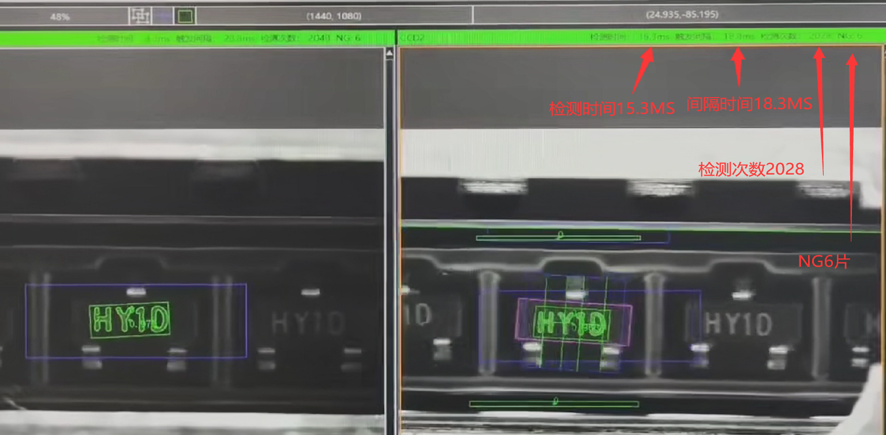

3、元器件检测：这类是快速检测的，一秒钟检测几十甚至上百片，读取的像素不高，帧数非常高，而且不能有掉帧，这类对网口的要求相对较高，一般是使用的intel的千兆网卡，但是随着设备速度的提升，对网口的捕抓图像速度和图像处理要求也相应变高。

Nano-N3122与N13 L2性能对比

•鲁大师显卡评分性能对比

Intel Iris Plus Graphics 640   &  Intel HD Graphics  620

Nano N3122 i5-7360U   显卡性能比Nano N13 i3-8130U  高47%

•网卡性能对比

Intel i225-V &  Realtek RTL8111H

Nano N3122/ i5-7360U网卡带宽比Nano N13  L2 /i3-8130U 高150%

•串口对比

Nano N3122 i5-7360U支持RS232/RS485两种模式，Nano N13 /i3-8130U只支持RS232模式；

Nano N3122串口卡可拆卸，客户如果不要串口功能，可不安装串口卡

目前研凌全新高性能迷你工业主机产品线实现了全面革新。该系列搭载的英特尔第12代酷睿i3/i5/i7以及Utral 5处理器，在紧凑机身内实现了桌面级计算性能与卓越能效的平衡，可轻松应对机器视觉、自动化控制等复杂任务。全系产品秉承研凌坚固耐用的工业基因，具备抗振、丰富工业接口等特性，旨在为智能制造、智慧医疗、边缘服务器等关键领域提供可靠且前沿的嵌入式解决方案。
