IBOX-718B第12/13/14代X86嵌入式带PCIe扩展插槽工控主机

产品特点

◇ 板载Intel Q670 芯片组；
◇ 支持4个M.2插槽，1个MINI PCIE插槽；
◇ 支持3个扩展插槽；1个PCIe x16 + 2个PCIe x8
◇ 支持6 个COM 口（4 个RS485，2 个RS232）；
◇ 支持8 个USB3.1，4 个千兆网口（支持vPro）；
◇ 支持4P DC 12～28V 宽压输入/ 2P DC 12V 输入；
◇ 支持独立显卡GPU和高性能AI 算力卡；
◇ 适用系统：Windows10,Windos11,Linux

咨询我们 >

技术参数

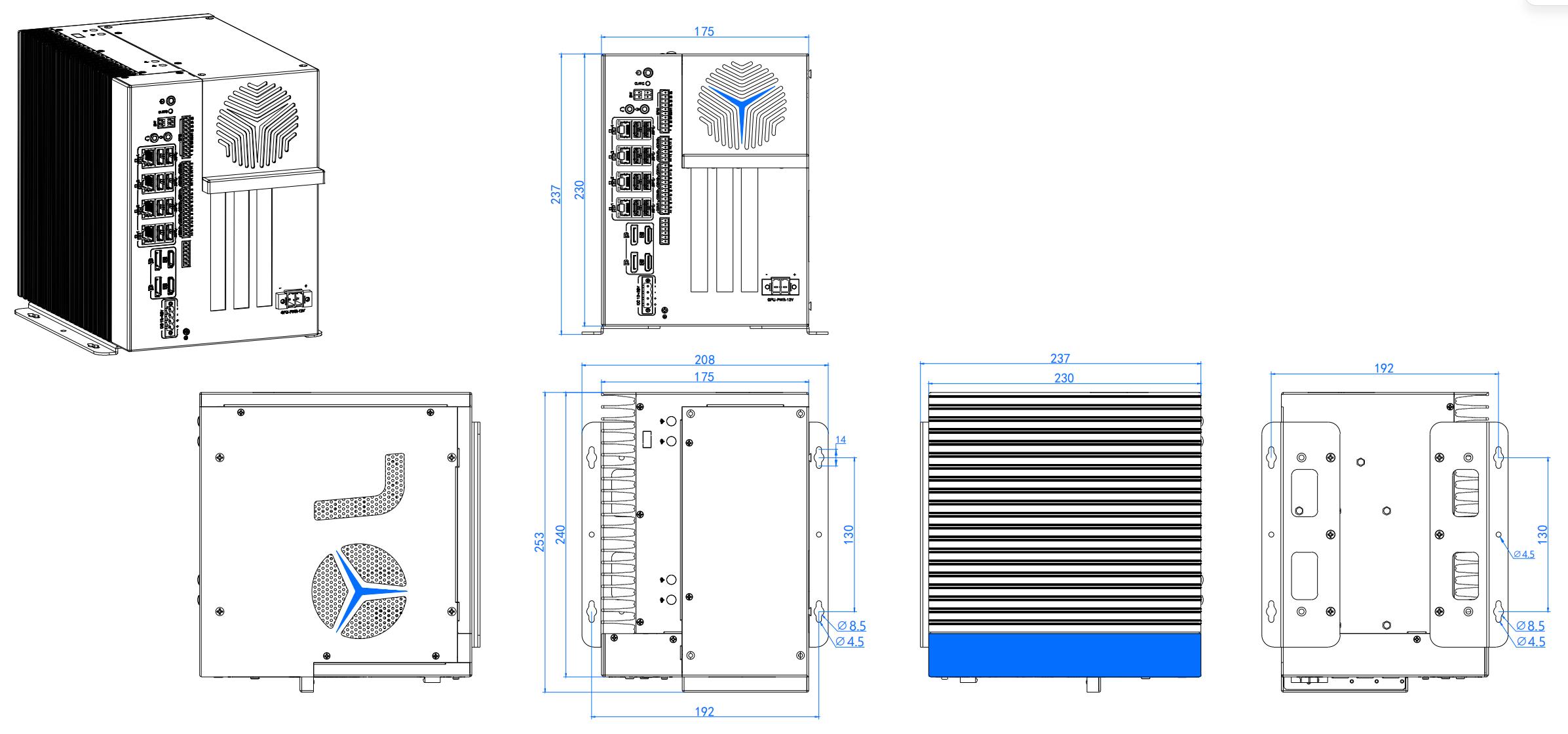

产品五视图
包装清单
选配信息

机器型号	IBOX-718B
机箱材质	优质铝合金+ 钣金结构
处理器	Intel 12/13/14代（Alder Lake-S/Raptor Lake-S Desktop processor）LGA 1700插槽，
芯片组	Intel Q670 / W680
内存	支持2 个DDR5 4800/5600 MHz SODIMM 内存插槽，可达64GB
显示芯片	集成Intel HD Graphics 730/770 核心显卡
显示接口	2 个HDMI 超高清显示接口，2 个DP 超高清显示接口（支持同步/异步4 显）
I/O 端口	4 个Intel 千兆网口，8 个USB3.1，6 个COM 口（COM1-4 RS485，COM5-6 RS232） 4 进4 出GPIO（带光耦隔离），1 个4P 远程开关，2 个HDMI 接口，2 个DP 接口，CLRTC 按键 1 个4P 供电接口，1 个2P 供电接口，电源开关，麦克风和喇叭接口，1 个6P 凤凰端子（可自定义）
扩展接口	支持1 个M.2 3052/3042 B-key 插槽（可选4G/5G 模块），带Nano-SIM 卡座支持1 个MINI PCIE 插槽（支持PCIE + USB 信号）支持2 个M.2 2280 M-key 插槽（1 个PCIE 4.0 X4 NVME / SATA 自适应，1 个PCIE 4.0 X4 NVME) 支持1 个M.2 2230 E-key 插槽（支持WIFI/蓝牙，PCIE + USB 信号）（标准出货不带此接口）：8 路GPIO、3 个USB2.0
扩展插槽	1 个PCIe X16 插槽（X16 信号）+ 2 个PCIe X8 插槽（X4 信号）扩展卡支持最大尺寸：长215mm、宽21、高112mm
网络接口	3 个Intel i210-AT，1 个Intel i219-LM 千兆网口（支持vPro、AMT）
存储接口	支持2 个M.2 2280 M-key 插槽（1 个PCIe 4.0 X4 / SATA 自适应，1 个PCIE 4.0 X4)，2 个2.5 寸硬盘位
输入电压	主板供电：DC 12～28V 宽压输入，4P_5.08mm 间距凤凰端子主板+ 显卡供电：DC 12V 输入，2P_7.62mm 间距凤凰端子（最大额定功率500W） 4P / 2P 供电凤凰端子为互斥供电模式，不得同时接入输入电压；详情查看底部①注意
其它功能	通电开机、定时开机、网络唤醒、PXE 启动、看门狗（0～255 级）
工作温度	0℃ ～ +50℃（商用HDD），-20℃ ～ +60℃（工业SSD），表面空气流动
工作湿度	5% ～ 95% 非凝结状态
安全认证	CE、CCC、FCC Class A、RoHS
产品尺寸	175* 253 * 230 mm【不含壁挂架】
整机重量	5.45kg【不含壁挂架】
应用领域	工业自动化，医疗，物流运输，深度学习，机器视觉等领域

名称	数量	规格
输入电源	1	可选4P 150W 12V-12.5A2P 500W 12V-41.7A
8P 转8P 电源线	1	PCIE 8P 公头转显卡8P 供电线
显卡电源固定架	1	一对
电源线	1	可选国标、美标、英标等
合格证	1	研凌标识/中性
保修卡	1	研凌标识/中性
壁挂架	2	标准壁挂适用

配置	CPU	接口
配置一	Intel Core i3-12300T / 13100T / 14100T	标准接口，3 个扩展插槽
配置二	Intel Core i5-12500T / 13500T / 14500T	标准接口，3 个扩展插槽
配置三	Intel Core i5-12700T / 13700T / 14700T	标准接口，3 个扩展插槽

独立显卡推荐

显卡型号	显存规格	显存带宽	深度学习算力(Tensor Core)	TDP
RTX 3050	GDDR6 8GB	224GB/s	104 TOPS	130W
RTX 3060	GDDR6 8GB/ 12GB	240/360GB/s	128 TOPS	170W
RTX 4060	GDDR6 8GB	272GB/s	272 TOPS	115W
RTX 4070	GDDR6X 12GB	504GB/s	466 TOPS	200W
RTX 5050	GDDR6 8GB	320GB/s	421 TOPS	130W
RTX 5060	GDDR7 8GB	448GB/s	614 TOPS	145W
RTX 5070	GDDR7 12GB	672GB/s	819 TOPS	200W

注意：

1、接独立显卡供电，只能通过2P_7.62mm 间距凤凰端子DC 12V 电源输入【与4P 端子不可同时使用】。

2、接最大功耗≤60W 的扩展卡，可使用4P_5.08mm 间距凤凰端子DC 12～28V 电源输入【与2P 端子不可同时使用】。

3、下单前咨询业务或技术人员，确认输入电压及供电方式。
