IBOX-704plus
产品特点
  • 板载Intel Celeron 3865U、7代Core i5/i7;
  • 支持DDR4 1866/2133 16G内存;
  • 支持1个MSATA插槽,1个2.5寸硬盘位;
  • 支持1个PCIE X4插槽 + 3个PCI插槽;
  • 支持6个COM口(2个可选RS232/422/485模式)
  • 支持DC 9~36V宽压输入,支持正负极接反保护;
  • 技术参数
  • 产品五视图
  • 包装清单
  • 选配信息

产品规格参
机器型 IBOX-704 PLUS
机箱颜色 蓝色+灰色(颜色由定制
机箱材质 优质全铝合金,表面硬质阳极氧化
处理
板载Intel Celeron 3865U(双核双线程,2MB三级缓存,主频1.8GHz

板载Intel Core i5 7200U(双核四线程,3MB三级缓存,主频2.5GHz,睿频可达3.1GHz)

板载Intel Core i7 7500U(双核四线程,4MB三级缓存,主频2.7GHz,睿频可达3.5GHz)

内存

支持1个DDR4  1866/2133 SODIMM内存插槽,可达16GB

 BIOS

AMI EFI BIOS
显示芯片
集成Intel HD Graphics 610/620核心显卡
显示接口

1个VGA接口,1个HDMI内置插针(支持同步异步双显)

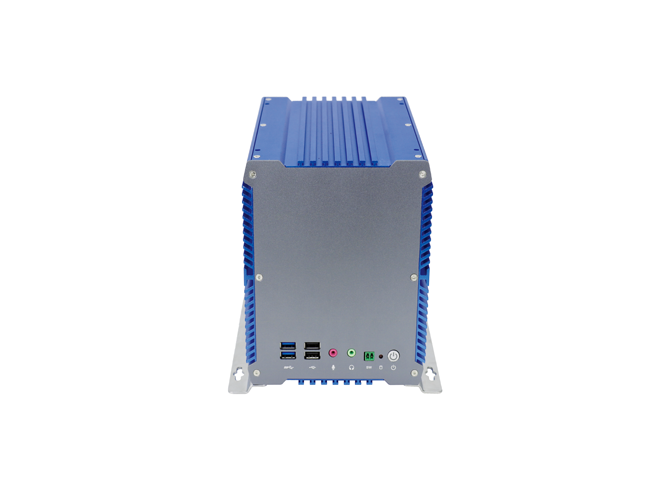

前面板I/O端

2个USB3.0,2个USB2.0,1个硬盘指示灯,1个电源开关,1个麦克风接口,1个喇叭接口,

1个凤凰端子(可引出开关信号)

后面板I/O端
1个清除COMS按键,标配4个COM口(可选6个COM口,COM1、2可选RS232/422/485模式)
扩展接

支持1个MINI PCIE插槽(可选WIFI/3G/4G),带SIM卡座

支持1个MINI PCIE插槽(支持MSATA)
可选接口(标准出货不带此接口):GPIO接口、音频接口、HDMI接口、2个COM口

 扩展插槽

1个PCIE X4插槽 + 3个PCI插槽(32bit),内置1个USB2.0接口,扩展卡支持长度:196 mm

网络接
2个Intel i211-AT 10/100/1000M以太网
存储接口 支持1个MSATA插槽,板载1个2.5寸硬盘位
输入电压 DC 9~36V宽压输入,支持正负极接反保护
其它功能 通电机、定时开机、网络唤醒、PXE启动、看门狗(0~255级)
工作温度 0℃ ~ +50℃(商用HDD),-20℃ ~ +60℃(工业SSD),表面空气流动
工作湿度 5% ~ 95% 凝结状态
安全认证 CE、 CCC、 FCC Class A、 ROHS
产品尺寸 215 * 185 * 157 mm【不含壁挂架】
整机重量 4.0 kg【不含壁挂架】


选配信息
配置一 Intel Celeron 3865U 标准接口,1PCIE X4 + 3PCI
配置二 Intel Core i5 7200U 标准接口,1PCIE X4 + 3PCI
配置三 Intel Core i7 7500U 标准接口,1PCIE X4 + 3PCI
